6 may. 2012

Receptor "home made"

Navegando por las procelosas aguas de Internet, encontré un articulo de una antigua revista donde explicaban como elaborar un sencillo receptor de onda media equipado con una sola válvula.


Pues bien, después de su montaje en un soporte provisional, para comprobar su funcionamiento y añadirle algunas modificaciones para mejorar su rendimiento, aquí os pongo algunas fotografías del receptor montado en su soporte definitivo.

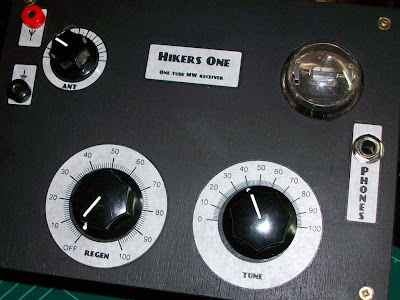

Vista superior


Vista lateral.

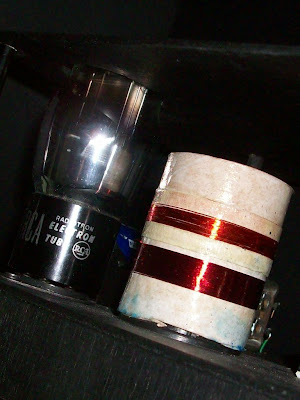

Válvula y bobina de sintonía.



Vista inferior.



Componentes en la parte inferior.

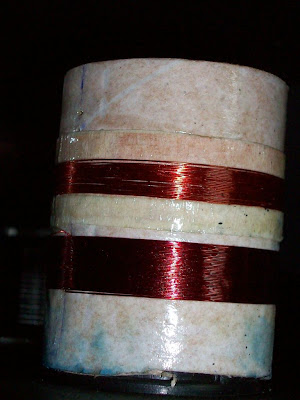

Bobina de sintonía y reacción.

Conexiones antena y tierra.
Para saber mas sobre estos receptores:
http://makearadio.com/tube/index-es.php

Proximamente: Receptor con dos válvulas tipo #49.
